Elementos fundamentales de una máquina flexográfica


PARTES DE LA MÁQUINA

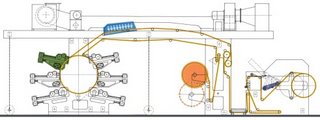

Si observamos esta máquina de tambor central podemos diferenciar las siguientes partes:

- desembobinador, donde se sitúa la bobina para desembobinarla a medida que se trabaja con ella
- alineadores de banda, colocados en diferentes partes de la máquina ayudan a que la impresión sea centrada y la banda de material no se mueva (utilizan palpadores)
- rodillo pisón, ayuda a adherir bien el material al tambor central y que no se mueva
- el tambor central o cilindro de presión común para todos los grupos impresores
- los grupos impresores formados por los tinteros y el rodillo anilox, encargados de proporcionar la tinta
- los secadores entre tinteros (parrillas de secado), fundamentalespara poder recibir un color sobre otro sin problemas de trapping
- el túnel de secado, gracias a él se terminan de eliminar los restos de solventes
- calandra de refrigeración, ayuda a bajar la temperatura del material para luego que éste no se deforme o pegue, es decir, estabiliza el material.
- embobinador, embobina el material ya impreso y de la orma que nosotros dispongamos (hay 6 tipos de embobinados diferentes según las exigencias del cliente)


TENSIONES

Tenemos que recordar que en una máquinade tambor tenemos tres tensiones diferentes:
1- la tensión entre la bobina inicial y el rodillo pisón
2- la tensión entre el rodillo pisón y la calandra de refrigeración
3- la tensión entre la calandra y la bobina final
